Installation av reservkraftsintag med manuell omkopplare i Hemmesta, Gustavsberg

Så utfördes arbetet

Projektet gällde en villa i Hemmesta där kunden behövde en robust och tydlig lösning för reservkraft. Vid ett inledande platsbesök kartlade vi installationens befintliga tre-fasmatning och gick igenom vilka laster som behövdes under avbrott. Vi identifierade kyl och frys, cirkulationspump och styrning för värmesystemet, fiber- och routernod samt grundbelysning i hall och kök som prioriterade grupper. Vi dokumenterade befintliga grupper i centralen, mätte belastningsnivåer och planerade omkoppling av valda grupper till en separat reservkraftsektion.

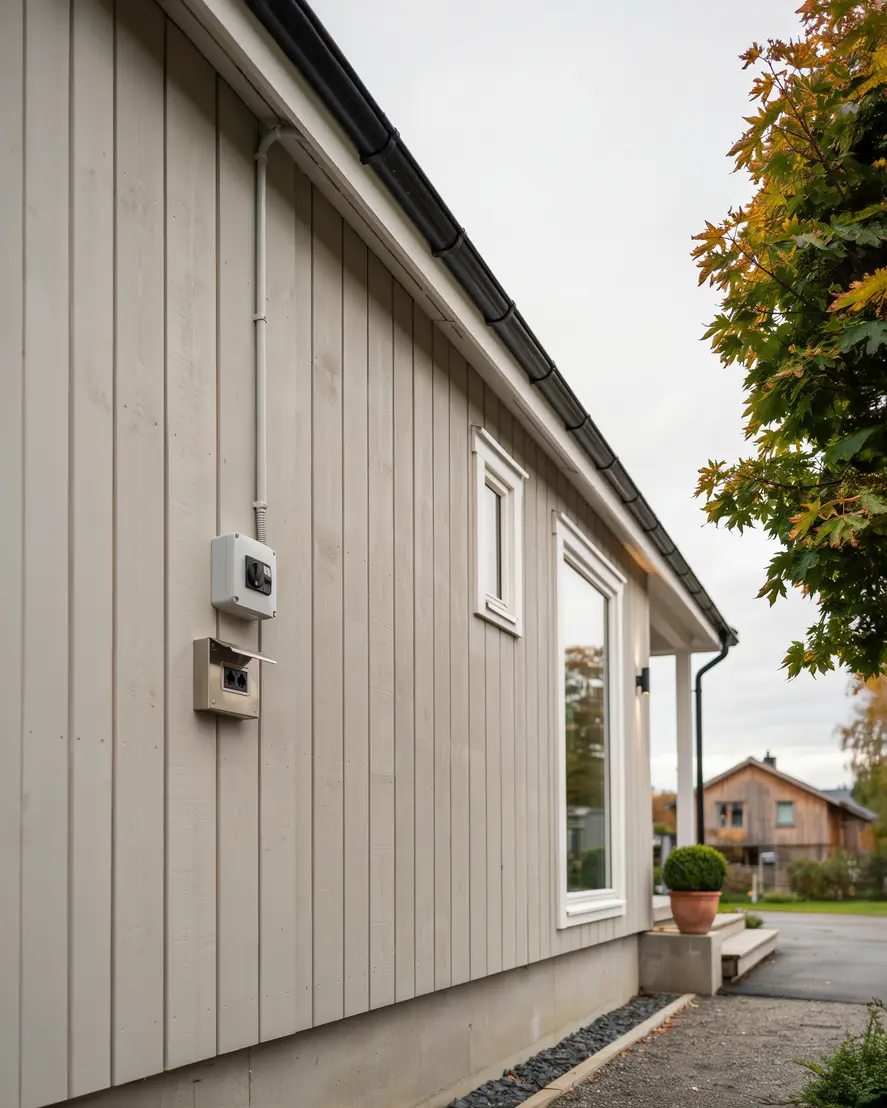

Vi monterade ett väderskyddat CEE-intag på fasaden i lämplig höjd mot altansidan. Intaget dimensionerades för 230 V enfas 16 A och placerades inom bekvämt avstånd för kundens portabla aggregat. Vi borrade genom ytterväggen med korrekt lutning utåt, satte en genomföringshylsa och tätade med UV-beständig och elastisk fasadtätning. Från intaget drog vi en oljebeständig gummikabel H07RN-F 3G2,5 mm² in till huvudcentralens närhet via diskret kabelkanal. Vi fäste kabeln med rostfria klammer och höll rekommenderade böjradier och avstånd.

I teknikrymmet installerade vi en 4-polig manuell omkopplare 0-nät-aggregat klassad för 40 A. Denna omkopplare bröt samtliga ledare inklusive neutralledaren och gav en tydlig mekanisk spärr mellan nätdrift och reservkraft. Vi flyttade de utvalda grupperna till en separat liten undercentral som matades via omkopplaren, vilket gav en kontrollerad och begränsad lastbild för elverket. Vi säkrade skyddsjordning genom kontinuitetsmätning, kontrollerade åtdragningsmoment i samtliga plintar och märkte upp alla berörda moduler och kablage med beständiga märkbrickor. Vid centralen satte vi tydliga driftinstruktioner som beskrev ordningsföljden för säker omkoppling och återgång till nätdrift.

Vi provade installationen med kundens eget aggregat och verifierade att omkopplaren gav spänningslös mittläge innan växling. Vi belastningstestade reserverade grupper stegvis och kontrollerade spänningsfall, jordfelsbrytarens funktion i reservläget samt att ingen oavsiktlig återmatning kunde ske. Vi utförde isolationsmätning mellan ledare och mot jord, och dokumenterade mätvärden i ett överlämnat protokoll. Efter avslutad funktionsprovning städade vi arbetsplatsen och lämnade en kort genomgång med kunden om startprocedur, säker anslutning av aggregatet och regelbunden provkörning. All dokumentation och uppmärkning följde gällande praxis och underlättade framtida service.

Resultatet gav kunden en trygg och lättanvänd lösning. CEE-intaget på fasaden möjliggjorde snabb anslutning vid avbrott, omkopplaren gav tydlig indikering av läge och de utvalda grupperna fungerade stabilt under provkörningen. Installationen höll en låg visuell påverkan i bostaden tack vare noggrann kabeldragning och matchande kanal. Kunden fick även en förenklad lastöversikt som visade vilka apparater som ingick i reservkraftsläget, vilket underlättade hushållets planering vid längre avbrott. Projektet avslutades enligt plan, och anläggningen uppfyllde kraven på säker separation mellan nät och aggregat.
