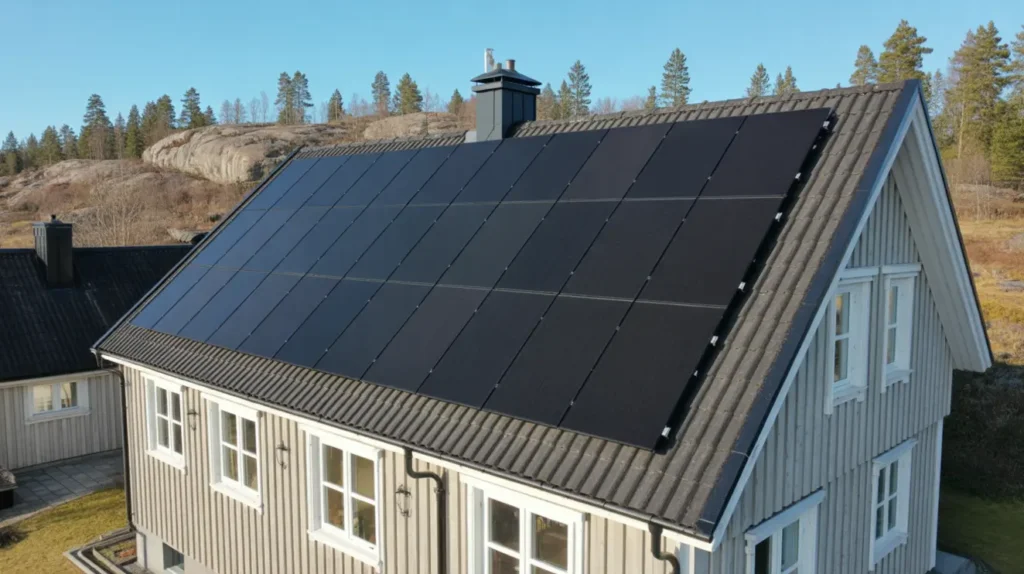

I Charlottendal i Gustavsberg har vi färdigställt en takmonterad solcellsanläggning på en villa med betongpannor. Uppdraget omfattade projektering, lastberäkningar, etablering av ställning, montage, elinstallation, driftsättning samt överlämning av drift- och underhållsdokumentation. Vi inledde med platsbesök för mätning av takytor, kontroll av bärande takstolar och en avstämning kring bygglovsfrågan med Värmdö kommun. Anläggningen planerades för att följa takets linjer och klara lokala vind- och snölaster utan att påverka taksäkerheten.
Montaget utfördes på ett sadeltak med cirka 27 graders lutning, orienterat mot sydväst. Betongpannorna lyftes varsamt och underlagstaket kontrollerades innan infästningar gjordes i takstolarna med rostfria skruvförband. Vi använde krokar och skenor i aluminium, distanserade för god ventilation bakom panelerna och med jämn lastfördelning. Genomföringar tätades med EPDM-gummitätningar och butylband mot underlagspappen, och vi utförde täthetskontroll med vattenbegjutning av utvalda punkter. Avstånd hölls till nock, takfot, ränna och skorsten enligt gällande rekommendationer. Befintliga taksteg flyttades för att bibehålla gångstråk och kompletterande snörasskydd monterades där panelerna möter gångytor. Alla beslag drogs med momentnyckel enligt tillverkarens montagedata och vi dokumenterade infästningspunkterna för framtida service.
Den färdiga anläggningen består av 28 monokristallina moduler med en toppeffekt på cirka 11 kWp, monterade i två strängar och anslutna till en trefas växelriktare placerad i husets teknikrum. DC-kablar av UV-beständig, halogenfri typ drogs i skyddad kabelväg med klammeravstånd anpassat för snölaster, och genomföringar tätades med gummipackningar. Vid växelriktaren installerades DC-brytare, överspänningsskydd och potentialutjämning mot husets huvudjordningsskena. På AC-sidan anslöts anläggningen med egen gruppsäkring, jordfelsbrytare typ B och märkning enligt standard. Vid idrifttagning genomfördes isolationsmätning, kontroll av polaritet, Voc och strängbalans samt termografering vid solbelastning för att upptäcka eventuella varmgångar. Vi skötte färdiganmälan till nätägaren och koordinerade elmätarbytet, därefter verifierades produktionen via anläggningens mätvärden och en loggbok överlämnades till kunden.
Om du planerar solceller på ditt villatak i Gustavsberg eller övriga Värmdö, hör av dig så berättar vi hur vi kan genomföra en trygg och välplanerad installation anpassad till just din fastighet och taktyp.
