Installation av trädgårdsbelysning i villa i Mölnvik, Gustavsberg

I en villa i Mölnvik, Gustavsberg installerades ny trädgårdsbelysning för att göra gångstråk, entré och uteplats mer användbara under den mörka delen av året. Anläggningen byggdes upp med lågspänningsbelysning i rabatter och längs stensatta ytor samt riktad fasadbelysning vid entrén. Behovet gällde en lösning som gav tydlig orientering utan att trädgården upplevdes överbelyst.

Så planerades trädgårdsbelysningen vid villan i Mölnvik, Gustavsberg

Arbetet började med genomgång av tomtens nivåskillnader, befintliga planteringar och hur gångvägarna användes från uppfart till entré och vidare mot altanen. Den aktuella trädgården hade flera svaga svängar i gångstråket och en stödmur i natursten som gjorde att ljuspunkterna behövde placeras med jämna mellanrum men utan att blända från sittplatserna. Placeringen mättes ut innan marken öppnades. Avståndet mellan pollarna hölls till ungefär 3,5 meter längs den längsta gången, medan markspotar samlades tätare vid trappan för att lyfta fram höjdskillnaden i tre steg.

Förfrågan som låg nära den färdiga lösningen

Lösningen utgick från ett vanligt önskemål för den här typen av tomt. Fokus låg på att ge ledljus där mörka partier tidigare uppstod mellan uppfarten och entrédörren, men också på att framhäva växtlighet och stenytor på ett lågmält sätt. Därför valdes varmvitt ljus på 3000 K och armaturer med avskärmad ljusbild i stället för starka spridande ljuskällor.

Så genomfördes el- och markarbetet för belysningen

Installationen delades upp i markförberedelse, kabeldragning, montering och injustering. Smala schakt öppnades för hand där kablarna skulle passera nära rötter och perenner, medan rakare sträckor längs häcklinjen togs upp något djupare för att ge ett jämnt underlag. Kabeln lades i skyddsrör på de delar där den korsade ytor med packad singel. Vid övergången mellan rabatt och stensättning fördes rören upp i diskreta genomföringar för att undvika synliga slingor ovan mark.

Matningen drogs fram från husets befintliga utvändiga elpunkt till transformator och vidare ut i två separata slingor. Den ena slingan försörjde pollare längs gången och den andra markspotar samt två väggarmaturer vid entrén. Elinstallationen anpassades efter Elsäkerhetsverkets krav, och de delar som krävde elarbete hanterades av behörig elinstallatör. För att minska spänningsfall i den längsta sträckan användes grövre lågspänningskabel på huvuddragningen, vilket gav jämnare ljusstyrka i den bortre delen av tomten.

Montering av armaturer i sten, jord och fasad

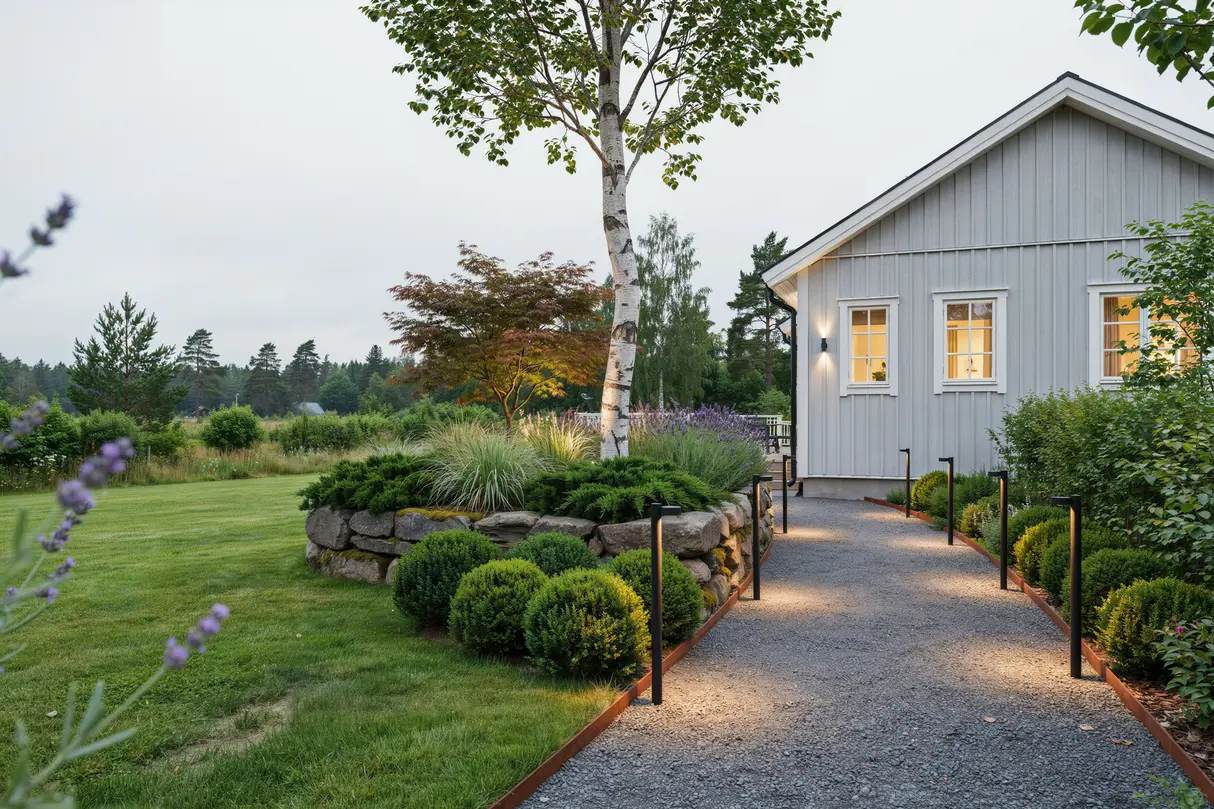

Fyra pollare placerades längs infarten, fem längs gångvägen mot entrén och tre runt uteplatsens ytterkant. Två infällda markspotar monterades framför stödmuren för att lyfta stenens struktur utan att kasta ljus rakt upp mot fönstren. Vid fasaden monterades två väggarmaturer på en höjd strax under 1,9 meter för att ge ett mjukt sidoljus över trappan. Fästen tätades mot underlaget och håltagning i fasad utfördes så att kabelvägen kunde döljas bakom armaturernas montageplattor.

Justering av ljusbild och slutresultat

Efter inkoppling provades hela anläggningen i skymning. Några armaturer vreds om några grader för att dämpa reflexer i fönsterglas och för att låta ljuset falla snett över marksten i stället för rakt fram. Timer och skymningsrelä ställdes in så att belysningen tändes automatiskt när dagsljuset sjönk. Resultatet blev en trädgård där gånglinjer, trappsteg och uteplats gick att läsa tydligt kvällstid, samtidigt som planteringar och murverk fick djup utan hårda kontraster.

Material och omfattning i den färdiga anläggningen

Projektet hölls medvetet kompakt men detaljrikt. Antalet armaturer anpassades efter tomtens storlek och siktlinjer i stället för att spridas ut över hela trädgården. Därmed koncentrerades ljuset till de ytor som faktiskt användes på kvällstid. Marken återställdes efter dragningarna och planteringsytor lades tillbaka med samma stenfraktion och jordnivå som före arbetets start.

Arbetets steg från första utsättning till färdig kvällsbelysning

1. 1
   Utsättning och provplacering

   Ljuspunkterna märktes ut på plats med hänsyn till gånglinjer, mur, trappa och planteringar. Avstånd och riktning justerades innan marken öppnades.

2. 2
   Kabeldragning och montage

   Schakt togs upp, kabel och skyddsrör lades samt armaturer monterades i jord, stenmiljö och på fasad. Matningen delades i två slingor för jämn belastning.

3. 3
   Inkoppling och finjustering

   Anläggningen kopplades in, provbelystes i skymning och riktades om där ljusbilden blev för stark mot fönster eller sittplatser. Därefter återställdes markytorna.
